电力电缆有哪些结构和分类呢?
作者:36099 | 来源:本站 | 发布时间:2014-10-10 | 浏览次数:1304
 摘要:

  在下面,小编就具体来为大家讲讲电力电缆基本结构,电力电缆的基本结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成。来看看怎么回事。





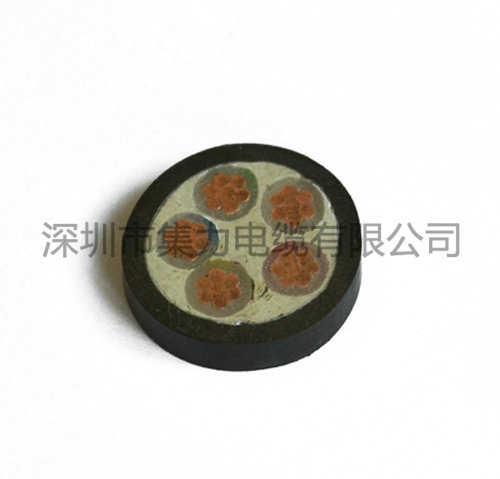

电力电缆



  1、线芯:电力电缆的导电部分,用来输送电能,是电力电缆的主要部分。

  2、保护层:保护电力电缆免受外界杂质和水分的侵入,以及防止外力直接损坏电力电缆。

  3、绝缘层:线芯与大地以及不同相的线芯间在电气上彼此隔离,保证电能输送,是电力电缆结构中不可缺少的组成部分。

  4、屏蔽层:15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。



  以下讲到都是它的有关分类,看下面怎么说。



  ——绝缘材料

  1、油浸纸绝缘电力电缆以油浸纸作绝缘的电力电缆。其应用历史最长。它安全可靠,使用寿命长,价格低廉。主要缺点是敷设受落差限制。自从开发出不滴流浸纸绝缘后,解决了落差限制问题,使油浸纸绝缘电缆得以继续广泛应用。

  2、塑料绝缘电力电缆绝缘层为挤压塑料的电力电缆。常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯。塑料电缆结构简单,制造加工方便,重量轻,敷设安装方便,不受敷设落差限制。因此广泛应用作中低压电缆,并有取代粘性浸渍油纸电缆的趋势。其最大缺点是存在树枝化击穿现象,这限制了它在更高电压的使用。

  3、橡皮绝缘电力电缆绝缘层为橡胶加上各种配合剂,经过充分混炼后挤包在导电线芯上,经过加温硫化而成。它柔软,富有弹性,适合于移动频繁、敷设弯曲半径小的场合。

  常用作绝缘的胶料有天然胶-丁苯胶混合物,乙丙胶、丁基胶等。



  ——电压等级

  1、低压电缆:适用于固定敷设在交流50Hz,额定电压3kv及以下的输配电线路上作输送电能用。

  2、中低压电缆:(一般指35KV及以下):聚氯乙烯绝缘电缆,聚乙烯绝缘电缆,交联聚乙烯绝缘电缆等。

  3、高压电缆:(一般为110KV及以上):聚乙烯电缆和交联聚乙烯绝缘电缆等。

  4、超高压电缆:(275~800千伏)。

  5、特高压电缆:(1000千伏及以上)。



  ——按电压等级

  按电压等级可分为中、低压电力电缆(35千伏及以下)、高压电缆(110千伏以上)、超高压电缆(275~800千伏)以及特高压电缆(1000千伏及以上)。此外,还可按电流制分为交流电缆和直流电缆。
